آموزش اسمبلی قطعات پوسته‌ای در Solidworks 2018 (بخش ۱۱)

در بخش ۱۱ از دوره‌ی مقدماتی آموزش سالیدورکس ۲۰۱۸ به آموزش ترسیم قطعه‌ی مکمل با استفاده از ابزار Shell می‌پردازیم، شیوه‌ی رنگ کردن قطعات در سالیدورکس را مرور می‌کنیم و با پوسته‌هایی که چند ضخامت دارند، آشنا می‌شویم.

در نهایت یک فایل Assembly برای مونتاژ کردن دو قطعه از طریق قیدگذاری در سالیدورکس می‌پردازیم. در نرم‌افزار Solidworks انواع Mate یا قید برای مونتاژ کردن انواع مکانیزم و دستگاه وجود دارد. در این بخش چند میت ساده و کاربردی را بررسی خواهیم کرد. با ما باشید.

آموزش Solidworks، دوره مقدماتی ایجاد Part و ترسیم استوانه و تغییر واحدها و اندازه‌گذاری

در اولین بخش از آموزش مقدماتی نرم‌افزار سالیدورکس، از ساده‌ترین مقدمات شروع می‌کنیم و یک Part‌ ساده شامل دایره به عنوان Sketch اولیه و استوانه‌ای که به کمک دایره ایجاد می‌کنیم را طراحی می‌کنیم. در این قسمت با روش تغییر Units یا سیستم ابعاد و همین‌طور اندازه زدن ساده‌ی قطعات و نوار ابزار Sketch و Features آشنا می‌شویم.

طراحی قطعه‌ی توخالی در سالیدورکس ۲۰۱۸ و آشنایی با قیدها در طرح دو‌بعدی یا Sketch

در بخش نهم از دوره‌ی مقدماتی Solidworks 2018 به مراحل ترسیم یک قطعه‌ی توخالی می‌پردازیم و با مقوله‌ی قیود حین طراحی Sketchها آشنا می‌شویم. در طراحی دوبعدی می‌توان با استفاده از قید‌های مفیدی مثل موازی بودن و عمود بودن خطوط، هم‌راستا بودن افقی یا عمودی و هم‌مرکز بودن دایره‌ها، عناصر مثل سوراخ‌ها را در وسط سطوح و دایره‌ها قرار داد.

با سیاره‌ی آی‌تی همراه شوید تا قسمت دیگری از آموزش سالیدورکس ۲۰۱۸ را مرور کنیم.

طراحی قطعات پوسته‌ای با ابزار Shell در Solidworks 2018 و گرد کردن لبه‌ها و سطوح با Fillet

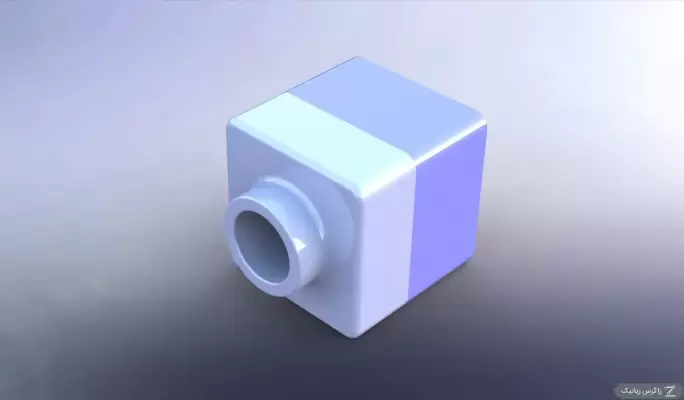

در دهمین قسمت از آموزش سالیدورکس ۲۰۱۸ به ابزار Fillet می‌پردازیم و به کمک آن لبه‌ها و سطوح مختلف قطعه را گرد می‌کنیم. قدم بعدی ایجاد کردن قطعه‌ای به صورت یک پوسته‌ی جدارنازک یا Shell است که آن را با خالی کردن مدل توپر، طراحی می‌کنیم.

با سیاره‌ی آی‌تی همراه شوید تا روش طراحی قطعات جدارنازک و همین‌طور گرد کردن لبه‌ها و سطوح قطعه را در Solidworks 2018 بررسی کنیم.

ویرایش نقشه‌های AutoCAD در سالیدورکس ۲۰۱۸: تغییر ابعاد و علائم استاندارد و جدول مشخصات نقشه

در بخش قبلی از آموزش نرم‌افزار Solidworks، یک نقشه‌ی دوبعدی که در AutoCAD ترسیم شده را ایمپورت کردیم و بخش‌هایی از آن را ویرایش کردیم. در این قسمت نیز به ویرایش نقشه‌های اتوکد در سالیدورکس می‌پردازیم و با روش یادداشت‌نویسی روی نقشه، ویرایش ابعاد و اندازه‌ها، ویرایش جدول استاندارد مشخصات نقشه و کپی و پیست کردن محتوای آن، آشنا می‌شویم.

با سیاره‌ی آی‌تی همراه شوید تا کار روی نقشه‌های اتوکد در محیط سالیدورکس را ادامه دهیم.

چگونه در Solidworks نقشه‌های اتوکد را باز کرده و ویرایش کنیم؟ (قسمت ۷ آموزش سالیدورکس)

در نرم‌افزار سالیدورکس می‌توان نقشه‌های دو‌بعدی که توسط نرم‌افزارهایی مثل AutoCAD ترسیم شده را باز کرد. در این صورت پنجره‌ی Import کردن فایل به صورت خودکار نمایش داده می‌شود تا فایلی از نوع نقشه‌های دو‌بعدی Solidworks ساخته شود. می‌توان انتخاب کرد که چه مواردی در فرآیند ایمپورت و تبدیل عناصر اتوکد به سالیدورکس، وارد شود.

در نهایت می‌توان فایلی که حاصل بازطراحی قطعه‌ی سه‌بعدی یا نقشه‌ی دوبعدی اتوکد است را مثل فایل‌های معمولی سالیدورکس ویرایش کرد. در این بخش از آموزش Solidworks به آموزش کار با فایل‌های اتوکد در سالیدورکس می‌پردازیم. با ما باشید.
